Architekt Vladimír Soudek jako stavební inženýr promoval na pražské ČVUT, ale osud ho v roce 1985 zavál až do Spojených států amerických. „Před emigrací jsem samozřejmě hledal informace o podmínkách práce architekta v USA, ale zjistil jsem jen velmi málo a i to málo se později ukázalo jako velmi nepřesné a většinou mylné,“ popisuje dnes své začátky ve Spojených státech V. Soudek. Přinášíme vám už 8. část jeho vzpomínek, tentokrát o zajímavém hotelovém projektu, realizovaném v indiánské rezervaci.

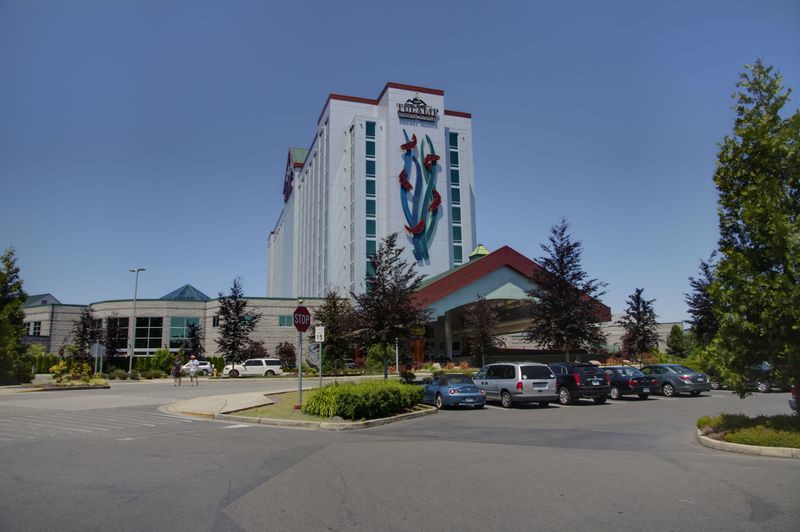

Investorem hotelu byl indiánský kmen, který byl majitelem velkého vysoce výdělečného kasina. Záměrem projektu bylo vedle jeho rozšíření také vybudovat velkou konferenční místnost pro 3000 lidí, lázně, dvě restaurace a nad tím vším postavit 12podlažní hotelovou věž s 380 pokoji. V rámci projektu bylo také třeba vymezit rezervu pro druhou hotelovou věž se stejnou kapacitou. Stavební parcela byla umístěna hned vedle dálnice a pro architektonický návrh byla proto důležitá viditelnost stavby. Byly také studovány pohledové možnosti z dvanáctého podlaží, z luxusních pokojů. Součástí řešení hlavních komunikačních prostor byly velmi působivé skulptury a grafika indiánských umělců.

Bez certifikace

Velmi komplikovanou částí architektonického návrhu hotelu byl obvodový plášť. Na první pohled se nabízela zavěšená stěna – jednak je určena právě pro skeletové konstrukce, jednak po dokončení nese záruku za celý plášť pouze jeden dodavatel. Nabízely se ale i jiné možnosti. Po odmítnutí zavěšené stěny se rýsovala dvě řešení: systém venkovní prosklené stěny hotelových pokojů a systém plné stěny bez oken. Klíčovou otázkou bylo, který dodavatel bude odpovědný za správnost provedení horizontálního detailu styku obou systémů a bude garantovat případné opravy.

Pro prosklenou část fasády byl vybrán systém okenních rámů na celou výšku místnosti (storefront windows). Stěna je pevně zakotvena do dolní betonové desky a kluzným profilem spojena s deskou horní (pro možnost průhybu horní desky). Stropní konstrukce byla překryta galvanizovaným plechem s tepelnou izolací pro eliminaci tepelného mostu.

Pro fasádu bez oken byly analyzovány různé systémy EIFS (Exterior Insulation and Finish System) jako Dryvit, Rain Screen Design a Cavity Wall. Cena systému Dryvit je výhodná, ale jeho reputace není dobrá – uvnitř konstrukce obvodové stěny se často objevují plísně a proto pojišťovny objekty, využívající tento systém, nerady pojišťovaly. Vzhledem k těmto okolnostem byl Dryvit zamítnut.

Rain Screen Design (volně přeloženo – clona proti dešti) neboli Pressure Equalization System (srovnávací systém tlaků) je stěna se vzduchovou mezerou, která je přepážkami rozdělena do jednotlivých sekcí. Ty jsou vybaveny větracími otvory, které slouží k vyrovnávání tlaku vzduchu uvnitř stěny s vnějším okolím. Pravidelná fasáda hotelové věže se přímo nabízela pro tento systém, ale pro vysokou cenu byl také zamítnut. Po všech analýzách byl nakonec vybrán systém stěny se vzduchovou mezerou (cavity wall) s venkovním pláštěm z hliníkových panelů.

Již v počátečním stádiu projektu jsme začali jednat s několika dodavateli systémů čištění fasády. Přízemní část (pódium) byla pro údržbu dosažitelná ze země a také ze střechy, problémem ovšem byl výběr vhodného systému pro centrální hotelovou věž. Její střední část měla navíc technické podlaží (13. patro) se sedlovou střechou a s velkou prosklenou plochou. Nabízel se často využívaný a také nejjednodušší systém – sedačka na laně -, ale nakonec byl vybrán systém plošiny na kladkách, protože dodavateli tento systém současně sloužil při montáži obvodového pláště.

Design/Build

Projekt „indiánského“ hotelu byl zpracováván v době, kdy se objevovaly nové způsoby výstavby, resp. nové organizace práce. Tradiční způsob je „návrh – nabídková cena – stavba“ (Design – Bid – Build), ale v zájmu zkrácení výstavby, a tím i snížení nákladů a ceny, se nyní velmi často uplatňuje systém „Design/Build“ a ten byl také zvolen pro projekt hotelu. V okamžiku dosažení 60% rozpracovanosti projektu investor pozval několik dodavatelů pro stanovení nabídkové ceny. S vybraným dodavatelem investor podepsal smlouvu s klauzulí (Guarantee Maximum Price) o garantování maximální ceny. Od okamžiku potvrzení nabídkové ceny se konaly pravidelné pracovní schůzky se zastoupením architekta, všech specialistů, vedoucího stavby a dodavatele. A od té doby byl také znát tlak dodavatele na zjednodušování projektu, takže například původní dodavatel vzduchotechniky a zdravotní techniky byl nahrazen jiným, který více respektoval požadavky na kontrolu ceny.

Modelování informací

Po dokončení projektu hotelu si dodavatel nechal vypracovat trojrozměrný model celého objektu včetně všech specializací. Tento model propojil s harmonogramem výstavby a dalšími programy a tak vznikl celý komplex informací o stavbě. Tento systém se nazývá BIM (Building Information Modeling – modelování informací o stavbě). Díky němu si dodavatel nebo investor může kdykoli vyhodnotit spotřebu materiálu, dodržování harmonogramu, přesně naplánovat dodávky materiálu apod. Od roku 2007 se v USA postupně dostává do povědomí stavebních odborníků pojem IPD, (Integrated Project Delivery – integrované dodávka projektu). Ten je založen na týmové práci všech odborníků jako v systému Design/Build, ovšem s tím rozdílem, že dodavatel nemá větší slovo než ostatní členové týmu.
